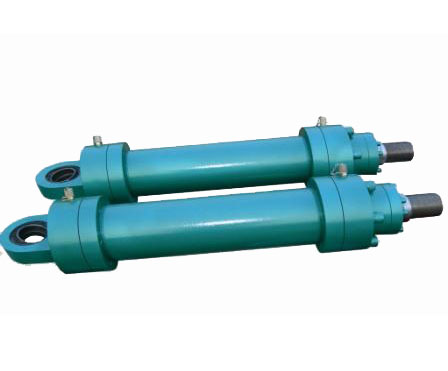

Y-HG1冶金用液壓缸
產品特點：
放氣閥
作為選項在兩端，放氣閥深入缸頭和缸蓋，并且被系留成它們不能被隨意中拆除。
專業設計
豐淳的設計與工程技術人員可進行專門設計以滿足客戶的特殊要求，另外密封配置、特殊的安裝方式、更高或更低的額定壓力設計。
位置反饋
各種類型的直線位移傳感器可以裝配于本系列油缸，其他細節請與公司聯系。
接近開關
非接觸位置開關，可裝配于本系列油缸，其他細節請與公司聯系。
技術參數：
直徑、重量
|
活塞 |
活塞桿 |
單桿液壓缸 0毫米行程長度 |
每 100毫米行程長度 |
雙桿液壓缸 0毫米行程長度 |
Per100mm stroke lengt每 100毫米行程長度 |
||||||
|
AL φ kg |
MM φ kg |
MP3 MP5 kg |
MP3 MP5 kg |
MF3 MF4 kg |
MT4 kg |
MS2 kg |
kg |
MF3 kg |
MT4 kg |
MS2 kg |
kg |
|
40 |
25 28 |
7 7 |
12 12 |
9 9 |
9 9 |
9 9 |
0.9 1.0 |
10 10 |
10 10 |
10 10 |
1.3 1.5 |
|
50 |
32 36 |
12 12 |
19.5 19.5 |
14 14 |
13 13 |
13 14 |
1.3 1.5 |
16 16 |
16 16 |
16 16 |
1.9 2.3 |
|
63 |
40 45 |
20 20 |
29.5 29.5 |
21 21 |
21 21 |
21 21 |
2.3 2.6 |
25 25 |
25 25 |
25 25 |
3.3 3.8 |
|
80 |
50 56 |
32 32 |
42.5 42.5 |
35 35 |
34 34 |
35 36 |
3.2 3.6 |
41 41 |
40 40 |
41 42 |
4.7 5.5 |
|
100 |
63 70 |
51 51 |
64.5 64.5 |
54 55 |
54 54 |
55 56 |
5.2 5.7 |
63 64 |
63 64 |
64 65 |
7.6 8.8 |
|
125 |
80 90 |
95 96 |
114 115 |
96 97 |
99 100 |
98 99 |
8.2 9.2 |
113 115 |
115 117 |
114 116 |
12.1 14.2 |
|
140 |
90 100 |
131 132 |
157 158 |
132 133 |
136 137 |
137 138 |
10.7 11.9 |
155 156 |
158 160 |
159 161 |
15.7 18.1 |
|
160 |
100 110 |
185 186 |
220 221 |
184 186 |
197 199 |
206 207 |
12.6 13.9 |
217 220 |
231 233 |
239 242 |
18.8 21.4 |
|
180 |
110 125 |
255 258 |
303 304 |
253 256 |
264 267 |
274 277 |
14.7 16.8 |
294 300 |
305 311 |
314 320 |
22.1 26.5 |
|
200 |
125 140 |
349 352 |
405 406 |
332 335 |
350 353 |
363 366 |
19.0 21.5 |
359 365 |
377 383 |
389 369 |
28.6 33.5 |
|
220 |
140 160 |
527 |
625 |
512 |
546 |
518 |
27.1 30.9 |
604 |
638 |
610 |
39.1 46.7 |
|
250 |
160 180 |
673 |
795 |
640 |
677 |
650 |
32.7 36.9 |
761 |
798 |
772 |
48.5 56.9 |
|
280 |
180 200 |
976 |
1192 |
966 |
1020 |
918 |
44.2 48.8 |
1130 |
1183 |
1081 |
64.2 73.4 |
|
320 |
200 220 |
1251 |
1512 |
1172 |
1223 |
1174 |
55.2 56.4 |
1354 |
1405 |
1356 |
79.8 90.2 |
面積、力、流量
|
活塞 |
活塞桿 |
面積比 |
面積 |
力在 250bar時 |
流量在 0.1米 /每秒時 |
||||||
|
活塞 |
活塞桿 |
環形 |
推力 |
差動 |
拉力 |
駛出 |
差動 |
駛?cè)?/strong> |
|||
|
AL φmm |
MM φmm |
f A1/A3 |
A1c㎡ |
A2c㎡ |
A3c㎡ |
F1 KN |
F2 KN |
F3 KN |
qv1 L/min |
qv1 L/min |
qv1 L/min |
|
40 |
25 |
1.64 |
12.56 |
4.09 |
7.65 |
31.4 |
12.25 |
19.12 |
7.5 |
2.9 |
4.6 |
|
50 |
32 |
1.69 |
19.63 |
8.04 |
11.59 |
49.1 |
20.12 |
18.98 |
11.8 |
4.8 |
7.0 |
|
63 |
40 |
1.67 |
31.17 |
12.56 |
18.61 |
77.9 |
31.38 |
46.52 |
18.7 |
7.5 |
11.2 |
|
80 |
50 |
1.66 |
50.26 |
19.63 |
30.63 |
125.65 |
49.07 |
76.58 |
30.2 |
11.8 |
18.4 |
|
100 |
63 |
1.66 |
78.54 |
31.16 |
47.38 |
196.35 |
77.93 |
118.42 |
47.1 |
18.7 |
28.4 |
|
125 |
80 |
1.69 |
122.72 |
50.24 |
72.48 |
306.75 |
125.62 |
181.13 |
73.6 |
30.14 |
43.46 |
|
140 |
90 |
1.70 |
153.94 |
63.62 |
90.32 |
384.75 |
159.05 |
225.70 |
92.4 |
38.2 |
54.2 |
|
160 |
100 |
1.64 |
201.06 |
78.54 |
112.50 |
502.5 |
196.35 |
306.15 |
120.6 |
47.1 |
73.5 |
|
180 |
110 |
1.60 |
254.47 |
95.06 |
159.43 |
636.17 |
237.65 |
398.52 |
152.7 |
57.0 |
95.7 |
|
200 |
125 |
1.64 |
314.16 |
122.72 |
191.44 |
785.25 |
306.80 |
478.45 |
188.5 |
73.6 |
114.9 |
|
220 |
140 |
1.68 |
380.1 |
153.96 |
226.2 |
950.3 |
384.9 |
565.5 |
228.1 |
92.4 |
135.7 |
|
250 |
160 |
1.69 |
490.8 |
201.0 |
189.8 |
1227.2 |
502.6 |
724.5 |
294.5 |
120.7 |
173.8 |
|
280 |
180 |
1.70 |
615.7 |
254.4 |
361.3 |
1539.4 |
636.2 |
903.2 |
369.4 |
152.7 |
216.7 |
|
320 |
200 |
1.64 |
804.2 |
314.1 |
490.1 |
2010.6 |
785.4 |
1225.2 |
482.5 |
188.5 |
294.0 |
PDF電子版資料下載：
http://www.binjiash.com/down/list-9-1.html
