、粉塵云，同時燃爆形成高壓沖擊氣流沖破膜片形成爆炸 沖擊激波 ，是對液霧氣溶膠粉塵粉體爆炸物機理和爆炸力學的研究。

2

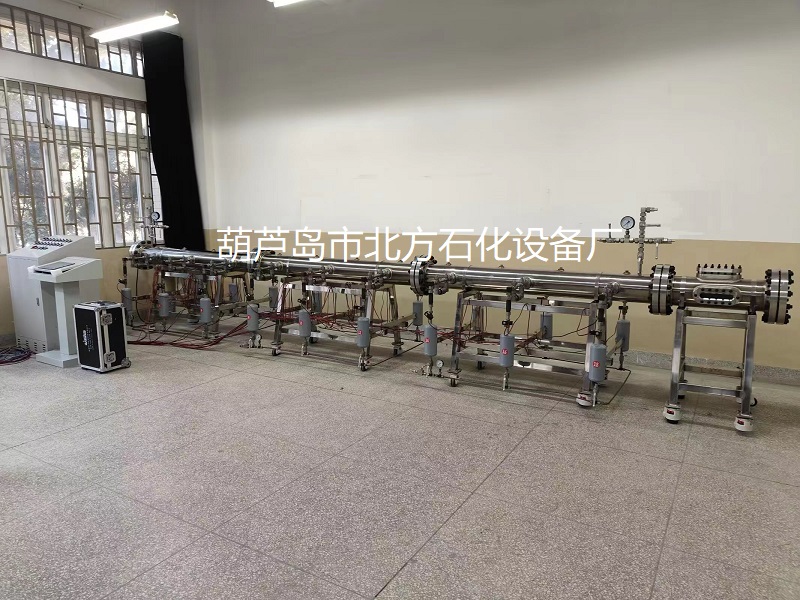

、由爆炸激波管、噴霧噴粉系統、自動噴灑點火控制系統、可調點火器、傳感器、多通道同步數據采集系統、進氣排氣抽真空管路、爆破片安全裝置組成。

2.1爆炸激波管規格:直接φ219mm,總長6700mm

。其中一段為高壓驅動段長2000mm，其中兩段為測試段 ，每一測試段長分別為2000mm，其中一段為光測窗口長700mm。

2.2驅動段與測試段之間可進行夾爆破膜片。

2.3激波管材質為不銹鋼s30408

，真空度:0.65mpa，爆炸沖擊極限壓力6.4mpa，爆炸高速火焰溫度1200℃。

2.4激波管內表面精密拋光精度0.2um

，光亮如鏡。消減激波管內表面爆炸沖擊激波摩擦阻力，使得激波管內如仿真空間爆炸激波試驗。并減少爆炸黑灰和化合物粘掛激波管內表面上，能夠很方便容易清理激波管內表面上的黑灰和化合物，消除了黑灰和化合物對爆炸激波試驗效果的影響。

2.5驅動段正背兩面中心水平線上均布安裝6套對噴液霧粉塵系統。在驅動段上部中心線均布安裝3套傳感器

，并安裝3路進氣排氣抽真空管路。在驅動段左端面法蘭中心位置安裝點火器點火電極，點火桿長100mm。在驅動段底部安裝爆破片安全裝置，爆破片泄爆壓力整定6.4mps，驅動段壓力超過6.4mpa爆破片自動爆破泄壓，確保試驗人員安全。

2.6兩個測試段

，每段長2000mm,每段正背兩面中心水平線上均布安裝6套對噴液霧粉塵系統，每個測試段上部中心線均布安裝3套傳感器。

2.7 1個光測段長度700mm，中心水平線上正背兩面對視安裝兩套光測窗口

，上部和底部對視安裝兩個光測窗口，光測窗口可視部分35mm*200mm，光測窗口視鏡玻璃承耐爆炸沖擊壓力6.4mpa，承耐爆炸高速火焰溫度1200℃，高強視鏡玻璃透光率高，進行高速攝像和光學試驗。

2.8試驗爆炸物:可燃液體

、粉塵、鋁粉、煤粉、可燃氣體等。

2.9爆炸激波管可整體組合進行綜合試驗
