、抽真空系統、安全裝置組成。

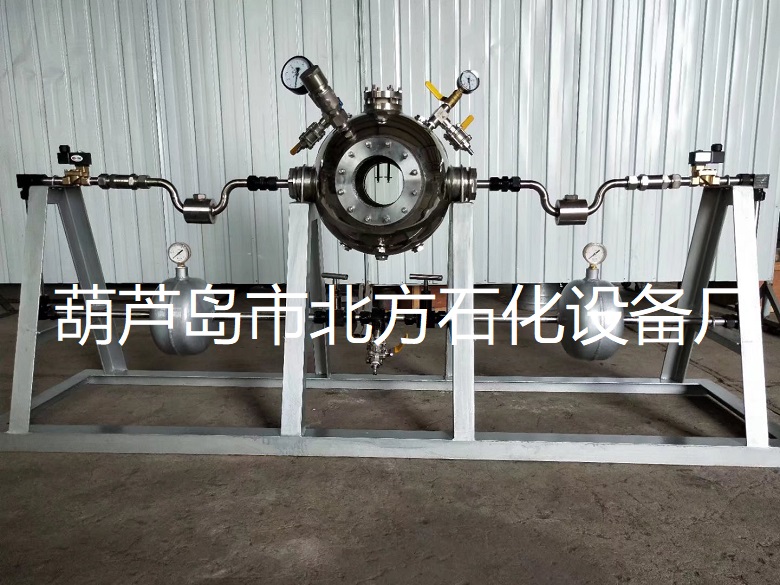

1.1爆炸容器系統由球型爆炸罐構成

，爆炸球體容積20L，材質為不銹鋼，球體內圓表面精密拋光精度0.02μm，承耐爆炸沖擊壓力4MPa。在20L爆炸球型罐中心水平線上前后對視安裝觀測窗口，用于觀測高速攝像爆炸球罐內部液霧形成、變化過程以及燃燒爆炸火焰運動、變化過程。在20L爆炸球型罐安裝真空壓力表抽真空系統，觀察爆炸球罐內真空變化。在20L爆炸球型罐左、右兩側中心水平線上安裝對噴液霧噴發系統，液霧由噴發系統噴灑到爆炸球型罐體內點火燃爆。在20L爆炸球型罐上部中心位置安裝點火電極用于點燃爆炸球型罐體內瞬時產生的液霧。在20L爆炸球型罐上均布安裝壓力傳感器用于測試、采集爆炸球型罐內爆炸沖擊壓力，均布安裝火焰溫度傳感器用于測試、采集爆炸球型罐內爆炸火焰溫度。在20L爆炸球型罐底部中心位置安裝安全裝置，確保安全試驗。

1.2中心水平線前后對視觀測窗口為高強鋼化玻璃

，承耐壓力4MPa，高透光率，通過高速攝像機采集液霧爆炸態勢變化過程的火焰圖像。

1.3中心水平線對噴液霧噴發系統由粉塵云噴發器、儲藥罐

、氣源管路組成。將液霧噴發到爆炸球型罐體內，完成液霧的變化過程。

1.4球體內中心點位點火系統由點火電極

、點火器構成，通過高壓放電點火產生火花點燃爆炸球型罐體內可燃物質。

1.5數據采集系統通過壓力傳感器

、溫度傳感器、計算機采集爆炸壓力和溫度數據。

1.6安全裝置采用爆破片裝置來實現爆炸球型罐體內爆炸沖擊壓力超過整定壓力4MPa后
