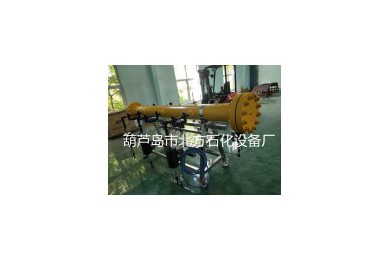

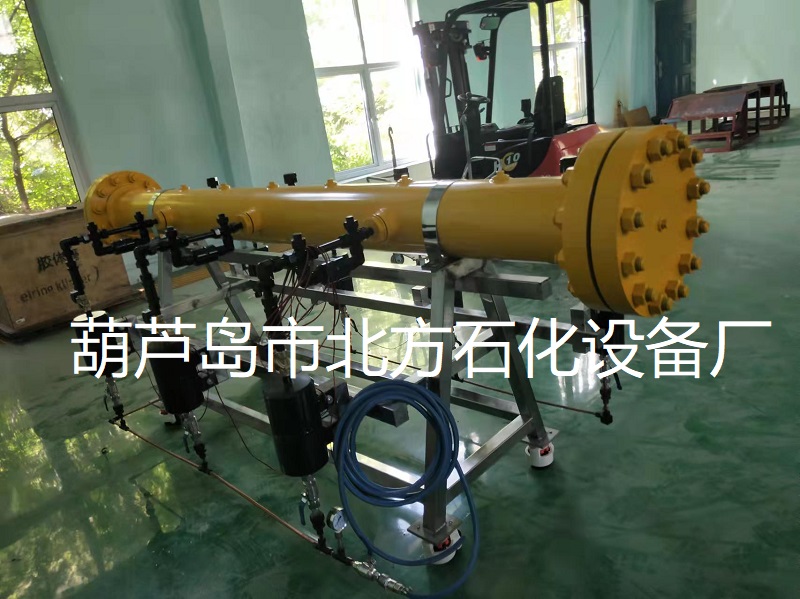

管道式多角度可燃液體噴發液霧爆炸試驗系統
產品描述
1 1.1液霧爆炸測試系統由爆炸容器管道、自動噴霧點火系統 1.2爆炸容器管道規格:直徑219mm，總長2800mm。 1.3容器管道內表面進行精密拋光處理，精度0.2um。消減爆炸沖擊波在管道內摩擦阻力，提高爆炸沖擊波氣體的空間仿真測試 1.4容器管道承耐沖擊壓力6.4mpa,承耐高速火焰溫度1200 ℃ 1.5爆炸容器管道正背兩面中心水平線上均布安裝7套液霧噴射系統，7套液霧噴射系統相互連接通氣 1.6爆炸容器管道上部中心線上均布安裝8套傳感器 1.7爆炸容器管道左端法蘭中心位置安裝點火電極，點火電極棒長100mm。 1.8真空系統:旋片式真空泵，真空度:0-100kpa，分辨率0.1kpa。 2、噴射液霧點火自動控制系統。 2.1爆炸容器管道正背兩中心水平線上均布安裝7套液體液霧噴射系統，連接自動控制柜，自動控制柜連接遠程自動控制操作觸摸屏，自動控制柜和觸摸屏都可以操作調整技術參數和啟動噴霧點火爆炸功能。 2.2在噴霧點火控制柜按鈕上選擇就地即在控制柜上操作，選擇遠程即為遠程觸摸屏上操作。 2.3觸摸屏有線連接控制柜，距離爆炸現場20米地點操作調整技術參數，確認后啟動噴霧點火爆炸。 2.4在觸摸屏上調整確認8套噴霧也可調整確認任意一套或幾套噴霧系統，可以7套同時對噴，可以正面噴、背面噴，可以任意錯位噴、對噴。 2.5在觸摸屏上調節點火器點火能量。 2.6噴霧點火參數選擇確定，條件具備，此時按下啟動，即進行裝置爆炸實際測試試驗運行。 3、調節點火器 3.1輸入電壓：220V±10% 3.2點火頭耐溫：1300℃。 3.3點火頻率：4-20次/S（可調） 3.4火花能量：35MJ-100J（可調） 3.5點火時間分為0.5s、1s、2s、3s，按試驗需要選擇。 4、高速爆炸壓力傳感器4套，分布安裝在爆炸容器管道上。 4.1防光壓阻式壓力傳感器。 4.2量程：0-5MPa。 4.3固有頻率：大于400K 4.4特點：耐2000℃瞬態高溫，防光干擾設計。 5、4套高溫火焰溫度傳感器分布安裝在爆炸容器管道上。 5.1快響應熱電偶具有能彎曲、耐高壓、熱響應時間快和堅固耐用等許多優點。 5.2可以直接測量從0℃-1300℃范圍內的液體、蒸氣、氣體介質的流體以及固體表面的溫度。 5.3溫度范圍：0-1300℃，響應時間：微秒級。 6、高速火焰光電傳感器分布在爆炸容器管道上。 6.1響應光譜：可見光450nm-980nm 6.2響應時間：≤10μs 6.3輸出阻抗：10kΩ 6.4工作電壓：4V 6.5信號輸出：TTL電平（火焰有、無） 6.6使用溫度：瞬時溫度可達2000℃ 7、同步控制及多通道數據采集系統。 是將動態信號采集、嵌入式總線、網絡通訊、模擬信號處理及計算機等多種技術融為一體的現代網絡化測試設備 采用嵌入式網絡數據采集方式，可避免計算機軟硬件升級帶來的問題，有效的延長儀器的使用時間。 7.1 通道數：并行8ch； 7.2A/D分辨率：16Bit； 7.3采集方式：連續、瞬態 7.4采樣率：200KHz/CH 7.5存儲深度（每通道）：海量（連續寫硬盤） 256K樣點/CH（瞬態）； 7.6觸發方式（瞬態）：手動觸發、內觸發、外觸發、全通道觸發； 7.8濾波器（－3dB）：直通、低通1.5K-100K 程控可調； 7.9信號輸入類型：電壓V 7.10通訊接口：RJ45以太網接口 7.11橋壓2V-8V/5-20mA、恒流4mA/24V 7.12供電：AC：220V/50Hz 7.13支持軟件：PFM動態信號采集分析軟件 7.14DAP瞬變信號采集軟件
北方簡介 |
產品展示 |
技術文章 |
經理致辭 |
企業文化 |
公司動態 |
聯系我們 |
網絡銷售 |
訪客留言 |
公安網備：21140202000148號、利用爆炸容器管道進行液體噴霧燃爆 發生爆炸沖擊壓力和火焰溫度變化過程測試實驗，液體經過霧化噴霧 在容器管道內生成液霧氣溶膠，同時引燃爆炸形成爆炸沖擊波，是對液體爆炸物機理和爆炸力學的研究。
、可調點火器、傳感器、數據采集系統、抽真空系統、爆破片安全裝置組成。
。同時防止爆炸物體黑灰化合物粘掛管道內表面，容易清理黑灰化合物 。
。
。7套噴射系統可用于液體噴霧爆炸測試?div id="m50uktp" class="box-center"> ？蛇M(jìn)行氣體 、液體爆炸測試試驗 ?div id="m50uktp" class="box-center"> ？蛇M(jìn)行粉塵、液體爆炸測試試驗 ?div id="m50uktp" class="box-center"> ？蛇M(jìn)行氣體 、液體 、粉塵多相綜合性爆炸測試試驗。
。
，50/60HZ。
，它集信號調理、傳感器供電、數據采集、數據存儲為一體，通過TCP/IP協議與上位機進行通訊。直接聯接應變式傳感器、壓電式傳感器、ICP型傳感器，可完成速度、加速度、位移、力、壓力、溫度等物理量的信號采集。
、電荷Q、ICP；
；
；
；
