、噴霧、點火參數選擇確定，條件具備，此時按下啟動，即進行裝置爆炸實際測試試驗運行。

12

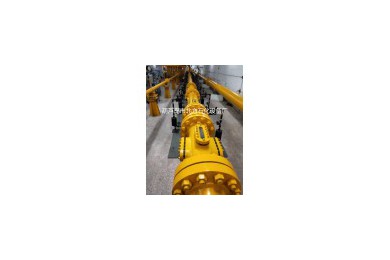

、爆炸容器管道左端法蘭中心位置安裝點火器點火電極，點火電極棒長度200mm。電火花點火，點火能量可調節。

12.1輸入電壓：220V±10%

，50/60HZ。

12.2點火頭耐溫：1300℃

。

12.3點火頻率：4-20次/S（可調）

12.4火花能量：35MJ-100J（可調）

12.5點火時間分為0.5s

、1s、2s、3s，按試驗需要選擇。

13

、高速爆炸壓力傳感器8套，分布安裝在爆炸容器管道上。

13.1防光壓阻式壓力傳感器

。

13.2量程：0-5MPa

。

13.3固有頻率：大于400K

13.4特點：耐2000℃瞬態高溫，防光干擾設計

。

14

、高溫火焰溫度傳感器分布安裝在爆炸容器管道上。

14.1快響應熱電偶具有能彎曲

、耐高壓、熱響應時間快和堅固耐用等許多優點。

14.2可以直接測量從0℃-1300℃范圍內的液體

、蒸氣、氣體介質的流體以及固體表面的溫度。

14.3溫度范圍：0-1300℃

，響應時間：微秒級。

15

、高速火焰光電傳感器分布在爆炸容器管道上。

15.1響應光譜：可見光450nm-980nm

15.2響應時間：≤10μs

15.3輸出阻抗：10kΩ

15.4工作電壓：4V

15.5信號輸出：TTL電平（火焰有

、無）

15.6使用溫度：瞬時溫度可達2000℃

16

、同步控制及多通道數據采集系統。

16.1是將動態信號采集

、嵌入式總線、網絡通訊、模擬信號處理及計算機等多種技術融為一體的現代網絡化測試設備，它集信號調理、傳感器供電、數據采集、數據存儲為一體，通過TCP/IP協議與上位機進行通訊。直接聯接應變式傳感器、壓電式傳感器、ICP型傳感器，可完成速度、加速度、位移、力、壓力、溫度等物理量的信號采集。

16.2采用嵌入式網絡數據采集方式

，可避免計算機軟硬件升級帶來的問題，有效的延長儀器的使用時間。

16.3通道數：并行8ch

；

16.4 A/D分辨率：16Bit

；

13.5 采集方式：連續、瞬態

16.6 采樣率：200KHz/CH

16.7 存儲深度（每通道）：海量（連續寫硬盤）256K樣點/CH（瞬態）

；

16.8 觸發方式（瞬態）：手動觸發、內觸發
