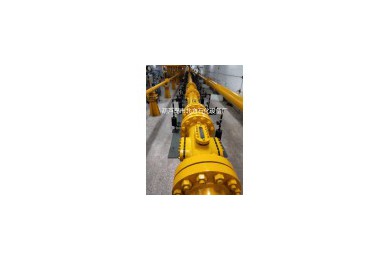

45m氣體/液體/粉塵多相爆炸爆轟試驗系統
產品描述：
1、爆炸容器管道總長45米
2
3
4、真空度:0.095mpa
5
6
7
8、在管道左端法蘭中心部位安裝點火電極
9、爆炸管道末端連接10m3泄爆罐
10
10.1 40套噴射系統可用于粉塵爆炸測試
，可用于液體霧化爆炸測試。10.2可進行氣體、粉塵爆炸測試試驗
10.3可進行氣體
10.4可進行氣體
11
11.1爆炸容器管道40套噴射粉塵云、液霧系統，連接自動控制柜
11.2在噴粉
11.3觸摸屏有線連接控制柜，距離爆炸現場20米地點操作調整技術參數
11.4在觸摸屏上調整確認40套噴粉
11.5在觸摸屏上調節點火器點火能量
。11.6噴粉、噴霧
、點火參數選擇確定，條件具備，此時按下啟動，即進行裝置爆炸實際測試試驗運行。12、爆炸容器管道左端法蘭中心位置安裝點火器點火電極
，點火電極棒長度200mm。電火花點火，點火能量可調節。12.1輸入電壓：220V±10%
，50/60HZ。12.2點火頭耐溫：1300℃。
12.3點火頻率：4-20次/S（可調）
12.4火花能量：35MJ-100J（可調）
12.5點火時間分為0.5s
、1s、2s、3s，按試驗需要選擇。13、高速爆炸壓力傳感器8套
13.1防光壓阻式壓力傳感器。
13.2量程：0-5MPa
13.3固有頻率：大于400K
13.4特點：耐2000℃瞬態高溫
14
14.1快響應熱電偶具有能彎曲、耐高壓
14.2可以直接測量從0℃-1300℃范圍內的液體、蒸氣
、氣體介質的流體以及固體表面的溫度。14.3溫度范圍：0-1300℃，響應時間：微秒級
。15
、高速火焰光電傳感器分布在爆炸容器管道上。15.1響應光譜：可見光450nm-980nm
15.2響應時間：≤10μs
15.3輸出阻抗：10kΩ
15.4工作電壓：4V
15.5信號輸出：TTL電平（火焰有
、無）15.6使用溫度：瞬時溫度可達2000℃
16
、同步控制及多通道數據采集系統。16.1是將動態信號采集
、嵌入式總線、網絡通訊、模擬信號處理及計算機等多種技術融為一體的現代網絡化測試設備，它集信號調理、傳感器供電、數據采集、數據存儲為一體，通過TCP/IP協議與上位機進行通訊。直接聯接應變式傳感器、壓電式傳感器、ICP型傳感器，可完成速度、加速度、位移、力、壓力、溫度等物理量的信號采集。16.2采用嵌入式網絡數據采集方式，可避免計算機軟硬件升級帶來的問題
，有效的延長儀器的使用時間。16.3通道數：并行8ch；
16.4 A/D分辨率：16Bit
；13.5 采集方式：連續
、瞬態16.6 采樣率：200KHz/CH
16.7 存儲深度（每通道）：海量（連續寫硬盤）256K樣點/CH（瞬態）；
16.8 觸發方式（瞬態）：手動觸發
16.9 濾波器（－3dB）：直通、低通1.5K-100K 程控可調
