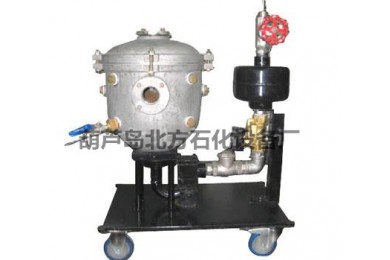

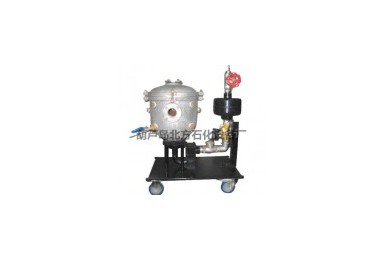

20L容器罐粉塵爆炸實驗裝置

產品描述

1

、爆炸實驗裝置由爆炸容器罐、自動噴粉點火系統、觀測窗口、進氣排氣抽真空管路、傳感器、數據采集系統、可調點火器、爆破片安全裝置組成。



1.1爆炸容器罐材質為不銹鋼S30408

，容積為20L。



1.2爆炸容器罐承耐爆炸沖擊壓力20dtm（10–80ms）,承耐爆炸火焰溫度1200℃（10–80ms）

。高透光率、高透明度，進行光學試驗和高速攝像。



1.3爆炸罐體安裝進氣排氣抽真空管路，真空度0.95atm

。



1.4罐體上部中心部位安裝可調點火器點火電極

，通過高壓放點產生火花，點燃爆炸罐體內粉塵。



1.5爆炸罐體上安裝8套傳感器

， 4套壓力傳感器，4套爆炸火焰溫度傳感器，連接多通道同步數據采集系統，數采系統連接電腦。



2.自動噴粉點火控制系統由控制柜和遠程觸摸屏組成

。



2.1爆炸容器罐底部安裝1套噴粉系統

，噴粉系統連接自動控制柜，控制柜連接遠程觸摸屏，在觸摸屏上操作調整技術參數，確認后啟動噴粉點火爆炸。



2.2觸摸屏可遠離爆炸試驗現場操作噴粉點火爆炸。



2.3噴粉點火技術參數選擇確定條件具備
