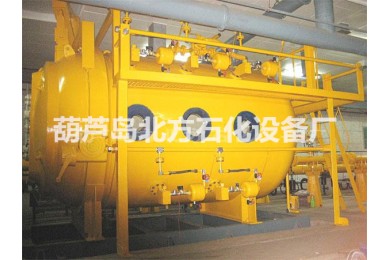

10m3容器罐可燃氣體/液霧/粉塵多相爆炸測試/試驗裝置
產品描述
1、爆炸容器罐規格10m3
2
3
4
5、爆炸容器罐體中心水平線中心位置正背兩面安裝3組6個對視觀測窗口
。5.1采用高強度鋼化玻璃做為觀測窗口視鏡。
5.2觀測窗口視鏡承耐爆炸沖擊壓力12MPa
。5.3窗口視鏡玻璃承耐爆炸高速火焰溫度1200℃
。5.4觀測窗口可視部份φ300mm。
5.5具有高透光率
，較高透明度，進行光學試驗，高速攝像。6爆炸容器罐體上部安裝爆破片安全裝置
。爆破片整定壓力12MPa，爆炸沖擊壓力超過12MPa。爆破片自動破裂泄壓，消除安全隱患，排除安全事故，確保試驗人員安全。7
、爆炸容器罐體上方正背兩面安裝3組6套噴粉噴霧系統，下方正背兩面安裝3組6套噴粉噴霧系統，12套粉云、液霧噴射系統相互連接通氣。7.1 12套噴射系統可用于粉塵爆炸測試
7.2可進行氣體
、粉塵爆炸測試試驗。7.3可進行氣體
、液霧爆炸測試試驗。7.4可進行氣體
、液體、粉塵多相綜合性爆炸測試試驗。8
、噴射粉塵云、液霧、點火自動控制系統。8.1爆炸容器罐上方、下方正背兩面安裝12套噴射粉塵云
、液霧系統，連接自動控制程控柜，自動控制程控柜連接遠程自動控制操作觸摸屏，自動控制程控柜和觸摸屏都可以操作啟動噴粉、噴霧點火爆炸功能，在觸摸屏上操作調整技術參數。8.2在噴粉
、噴霧、點火控制柜按鈕上選擇就地即在控制柜上操作噴粉噴霧點火總按鈕，選擇遠程即為遠程觸摸屏上操作調整技術參數。8.3觸摸屏有線連接控制柜
，距離爆炸現場20米地點操作調整技術參數，確認后啟動噴粉、噴霧點火爆炸。8.4在觸摸屏上調整確認12套噴粉、噴霧
8.5在觸摸屏上調節點火器點火參數
8.6噴粉、噴霧
9
、爆炸容器罐體上部中心位置安裝點火器點火電極，點火電極棒長度200mm。電火花點火，點火能量可調節。9.1輸入電壓：220V±10%
，50/60HZ。9.2點火頭耐溫：1300℃
。9.3點火頻率：4-20次/S（可調）
9.4火花能量：35MJ-100J（可調）
9.5點火時間分為0.5s、1s
、2s、3s，按試驗需要選擇10
10.1防光壓阻式壓力傳感器
10.2量程：0-5MPa
10.3固有頻率：大于400K
10.4特點：耐2000℃瞬態高溫，防光干擾設計
11
11.1快響應熱電偶具有能彎曲
11.2可以直接測量從0℃-1300℃范圍內的液體
11.3溫度范圍：0-1300℃，響應時間：微秒級
12、高速火焰光電傳感器分布4套在爆炸容器罐體上
12.1響應光譜：可見光450nm-980nm
12.2響應時間：≤10μs
12.3輸出阻抗：10kΩ
12.4工作電壓：4V
12.5信號輸出：TTL電平（火焰有
12.6使用溫度：瞬時溫度可達2000℃
13、同步控制及多通道數據采集系統
是將動態信號采集、嵌入式總線
13.1采用嵌入式網絡數據采集方式
13.2通道數：并行8ch
13.3A/D分辨率：16Bit
13.4采集方式：連續、瞬態
13.5采樣率：200KHz/CH
13.6存儲深度（每通道）：海量（連續寫硬盤） 256K樣點/CH（瞬態）
13.7觸發方式（瞬態）：手動觸發、內觸發
13.8濾波器（－3dB）：直通
13.9信號輸入類型：電壓V
13.10通訊接口：RJ45以太網接口
13.11橋壓2V-8V/5-20mA
13.12供電：AC：220V/50Hz；
13.13支持軟件：PFM動態信號采集分析軟件
DAP瞬變信號采集軟件
