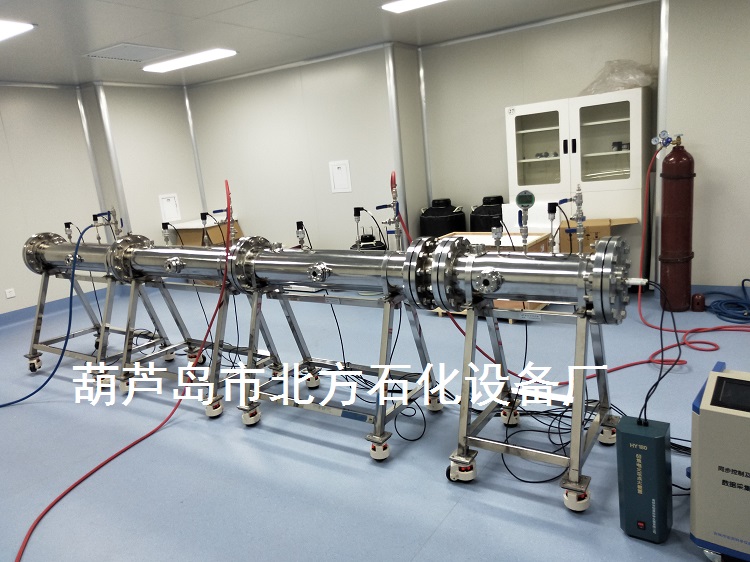

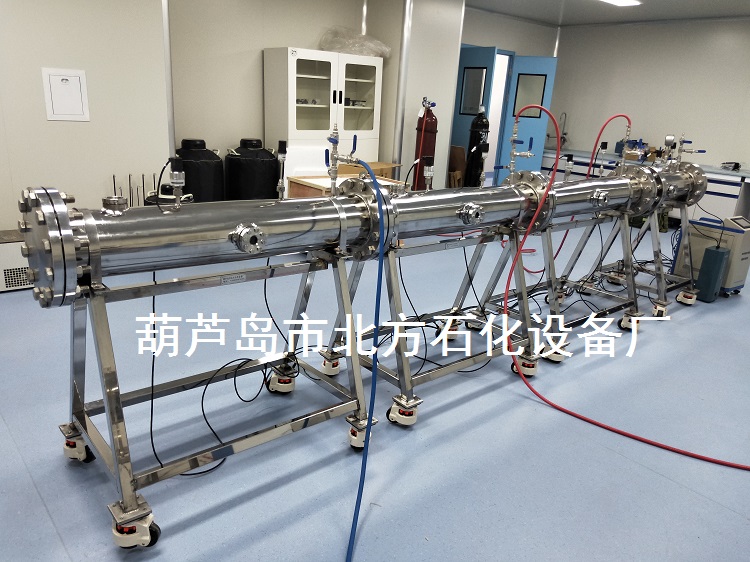

二、激波管氣體爆炸測試裝置HY180 60J電火花點火裝置技術參數

1. 點火方式：連續脈沖回路放電

，放電頻率100Hz

2. 點火電壓：15 KV

3. 火花能量：1～60J

4. 電極間距：1～8mm

5. 反應速度：小于20ms

6. 環境溫度：15～35℃

7. 環境濕度：30%～80%RH

8. 電源：AC220V  50Hz±10%

9. 功率：小于200W

三

、激波管氣體爆炸測試裝置同步控制及多通道數據采集系統技術指標

1

、控制方式：主/從兩種工作方式，可無線遙控

，實現人機分離

1.1.   主工作方式：接收到無線遙控信號后

，自動啟動同步輸出，包括噴塵、延遲點火、外觸發等，自動同步采集8個通道數據

，并存儲 到數據文件

，可同時輸出同步外觸發信號（觸發高速相機等外部儀器設備）。

1.2.   從工作方式：接收到外觸發信號后

，自動同步采集8個通道數據并存儲到數據文件

。

1.3.   同步觸發最小延時：最小延遲時間穩定，且不大于150uS

2

、噴塵點火控制系統：具有噴塵后延時點火功能。

2.1噴塵壓力：0-4MPa（表壓）

2.1延遲點火時間：0-5000ms

3、鍵盤顯示：7寸彩色電容觸摸屏顯示

4

、數據采集系統：同步采集8 路信號

，自動存儲到數據文件

，并可將數據轉存到EXCEL

。

4.1同步控制及數據采樣單元：

4.2采樣間隔：0.2ms （8通道同步采集），采樣深度：4s

；

4.3輸入/輸出端口：

4.3.1: 輸入端口：1個

；外部觸發輸入接口（5V TTL電平，高電平有效

，從工作方式數據采集觸發）

4.3.2：輸出端口：4個

，用于同步或延遲啟動外部設備

端口1：即時啟動外部噴塵系統（同步控制時間起點）

端口2： 延遲時間0～4000ms，用于同步或延遲啟動點火系統

點火時間：1～1000ms

化學點火：（直接驅動）

脈沖點火：（5V TTL電平輸出

，高電平有效）

端口3：延遲時間0～4000ms

，用于同步或延遲啟動外部抑爆系統

端口4：延遲時間0～4000ms，用于同步或延遲啟動外部高速相機

4.4傳感器輸入口：配置8個傳感器輸入口

，每個傳感器輸入口可對傳感器提供DC24V

，50mA供電，并可設置為電壓信號或電流信號

。

4.5 爆炸測試傳感器

4.5.1爆炸壓力傳感器

爆炸壓力檢測范圍：-0.1～4MPa   分辨率：0.001MPa

精度：0.25%FS    響應時間：小于1Ms    工作壓力：10MPaMAX

4.5.2 高速火焰溫度傳感器

火焰溫度檢測范圍：0～1200℃分辨率：1℃

精度：0.25%FS     響應時間：小于1Ms     工作壓力：6MPaMAX

4.5.3 高速火焰光電傳感器

火焰光檢測范圍：0-3000  unit    分辨率：1unit

響應時間：小于5us    工作壓力：6MPaMAX

瞬間耐溫：2000℃

4.6 環境要求

4.6.1環境溫度：15～35℃

4.6.2環境濕度：30%～80%RH

4.7電源：AC220V±10％50Hz±2Hz     功率：小于500W
