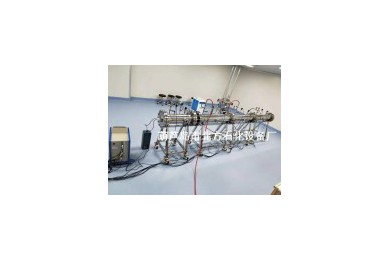

激波管氣體爆炸生物殺傷實驗系統
產品描述
一、爆炸裝置由三大部份組成：（一）激波管氣體爆炸測試裝置；（二）供氣部份；（三）活動水平調節支座；材質勻為不銹鋼；
（一）激波管氣體爆炸測試裝置由以下部件組成：
激波管主體由氣室段（點火段）、雙夾膜段、測試段組成，主體長度4450mm，激波管直徑φ219。
1、氣室段（點火段）規格為φ219×700mm一段，這段主要是用來點火燃燒爆炸。由進氣管路、點火器、測試觀察窗口、抽真空系統、真空壓力表組成。
（1）進氣管路由流量計、閥門、不銹鋼管線和膠管線組成 流量計用途是用來觀察、計量 閥門用途是開啟后氣體進入激波管內，關閉后斷絕氣體進入，同時具有安全保證性。 （2）點火器是用來點火燃燒氣體爆炸的，可遠距離操作點火。 （3）觀測窗口是用來觀測、記錄、攝像爆炸瞬態沖擊波氣流的生成、走向、衰落的過程。 （4）抽真空系統是由真空泵、閥門、管路組成，是用于激波管內抽真空。 （5）真空壓力表是用于觀察、記錄真空度和壓力等級。 2、雙夾膜段：規格φ219×150mm，測試時可根據實驗需要使用雙夾膜還是單夾膜，還是不需夾膜，可靈活使用。一般采用塑料薄膜即可。 3、測試段分為三段，每段規格為φ219×1200mm，測試段是用于爆炸沖擊力殺傷生物實驗段，可根據需要組合一段、二段或三段；可將實驗生物放置管內 （1）氣進口和氣體采集是使用一個管口，由閥門和短管路組成；當測試段需要輸入可燃氣體時可由此進氣口輸入 （2）傳感器是安裝在激波管上采集記錄爆炸過程中的氣體沖擊極限壓力和爆炸過程中的燃燒溫度。 （3）爆破片：當激波管內壓力超過爆破片整定的壓力后自動爆破泄壓，保持激波管的安全狀態。 （4）法蘭蓋打開后可用于放置實驗生物；也可用于清理激波管內塵物。 （二）供氣部份是由甲烷氣瓶、空氣缸瓶、混合罐、甲烷流量計、空氣流量計。 1、甲烷氣瓶是甲烷氣源，空氣缸瓶是空氣氣源。 2、混氣罐是甲烷氣體和空氣的混氣裝置。 甲烷氣體由氣源缸瓶通過甲烷氣體流量計進入混氣罐 3 （三）活動水平調節支座共計4臺/套，材料為不銹鋼方管制做，不易被空氣腐蝕
北方簡介 |
產品展示 |
技術文章 |
經理致辭 |
企業文化 |
公司動態 |
聯系我們 |
網絡銷售 |
訪客留言 |
公安網備：21140202000148號 。
、計算氣體進入激波管里的流量多少 ；
；激波管爆炸后可觀測和記錄生物被殺傷情況（即殺傷力情況）；測試段由進氣口、氣體采集口、傳感器、觀測窗口、爆破片、法蘭蓋組成。
，輸入量達到后關閉閥門；當需要采集激波管內氣體時可開啟此管口閥門采集即可。
；空氣是由靜音空壓機輸出壓縮空氣或是空氣缸瓶輸出空氣，通過空氣流量計進入混氣罐，甲烷氣體和空氣氣體通過一定比例進入到混氣罐內進行混氣?div id="jpandex" class="focus-wrap mb20 cf">；鞖馔瓿珊笥苫鞖夤迌?nèi)輸出混合氣體，通過流量計輸入到激波管內，混氣罐安裝爆破片和壓力表。并安裝活動水平調節支座。
、靜音空壓機是提供壓縮空氣的設備。
；每臺支座底端安裝活動可調水平高低的腳輪
。并可使激波管互換調整使用。
